Voordelen van driefasentransformatoren voor industriële schaalbaarheid

Wat is een driefasentransformator en waarom is deze belangrijk?

Een driefasentransformator is een elektromagnetisch apparaat dat elektrische energie overdraagt tussen driefasencircuits via magnetische inductie. Hij verhoogt of verlaagt de spanning terwijl hij een evenwichtige stroomverdeling over de drie wisselstromefasen behoudt—elk met een faseverschuiving van 120 graden. In tegenstelling tot een bank van drie enkelfasentransformatoren levert een enkele driefasentransformator dezelfde vermogenscapaciteit in een compacter, kostenefficiëntere en efficiëntere vorm. Dit ontwerp maakt hem onmisbaar voor industriële installaties, nutsbedrijftransformatorenstations en energiesystemen waar continue, evenwichtige stroomvoorziening essentieel is. Omdat de drie golfvormen elkaar overlappen, blijft het totale momentane vermogen bijna constant—waardoor spanningsfluctuaties worden verminderd en de betrouwbaarheid van apparatuur wordt verbeterd. Driefasentransformatoren bieden ook elektrische isolatie en ondersteunen flexibele driehoek- of sterconfiguraties om te voldoen aan net- of belastingsvereisten. Hun superieure efficiëntie—bereikt door gedeelde magnetische paden en geoptimaliseerd materiaalgebruik—vertaalt zich direct in lagere bedrijfskosten en een kleiner fysiek oppervlak.

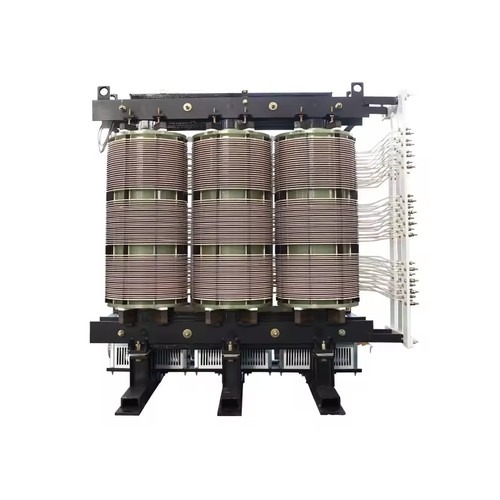

Kernconstructie en werking van driefasentransformatoren

Driefasentransformatoren vormen de basis van industriële en nutsbedrijfsenergiesystemen en zorgen op efficiënte wijze voor de omzetting van grote hoeveelheden energie met behulp van een geïntegreerde magnetische structuur. In tegenstelling tot banks van enkelfasige eenheden zijn echte driefasige ontwerpen geïntegreerd in één oliegevulde behuizing die een gelamineerde magnetische staalkern en bijbehorende wikkelingen bevat. Belangrijke constructievarianten omvatten de compacte driefase-kernconstructie , veel gebruikt voor toepassingen tot 765 kV, en de fluxgestuurde vijffase-mantelconstructie , die wordt verkozen voor zware industriële toepassingen. Beide delen essentiële componenten: hoogspannings-/laagspanningsdoorvoeren, onderbelastingsstapverandelaars voor spanningsregeling en geavanceerde koelsystemen om thermische spanning te beheersen.

Delta versus sterconfiguraties

De aansluiting van de wikkelingen bepaalt de compatibiliteit met de netarchitectuur en de belastingsvereisten. De onderstaande tabel vat de belangrijkste kenmerken samen:

Delta-configuraties zijn geschikt voor gebalanceerde driedraadssystemen zonder neutrale stromen; Y-verbindingen maken veiligere, geaarde-neutrale systemen mogelijk die veelvoorkomen in commerciële infrastructuur. Beide optimaliseren het materiaalgebruik en de efficiëntie en ondersteunen een stabiele, gebalanceerde stroomoverdracht.

Magnetische koppeling en logica voor spanningsomzetting

Een driefasentransformator werkt op basis van elektromagnetische inductie die gelijktijdig op alle drie de fasen wordt toegepast. Wisselstroom in de primaire wikkelingen genereert gesynchroniseerde, tijdsafhankelijke magnetische velden binnen de gedeelde kern. Deze magnetische flux koppelt continu aan de secundaire wikkelingen en induceert daardoor evenredige spanningen die worden bepaald door de wikkelverhouding van elke fase. Een evenwichtige magnetische koppeling minimaliseert trillingen van de kern en vervorming van de flux—waardoor een consistente transformatie-efficiëntie en langdurige mechanische integriteit worden gewaarborgd. Verliezen zijn inherent lager dan bij equivalente enkelfasentransformatoren dankzij gedeelde magnetische paden en een verminderde behoefte aan geleidingsmateriaal en kernmateriaal.

Belangrijke prestatieparameters en selectiecriteria voor driefasentransformatoren

De juiste keuze van een driefasentransformator vereist het evalueren van parameters die de initiële investering in evenwicht brengen met de levensduurprestaties. Ingenieurs moeten de technische specificaties afstemmen op het belastingsprofiel, de omgevingsomstandigheden en de vereisten voor systeemintegratie.

KVA-nominale waarde, efficiëntie en impedantieoverwegingen

De KVA-nominale waarde moet de continue belasting – inclusief verwachte groei – kunnen verdragen zonder overdimensionering, wat de efficiëntie bij gedeeltelijke belasting vermindert. Moderne eenheden die voldoen aan de normen IEEE C57.12.00 of IEC 60076 bereiken efficiënties van meer dan 99% bij volledige belasting, waardoor de totale eigendomskosten gedurende decennia van gebruik aanzienlijk worden verlaagd. De impedantie – meestal 4% tot 8% voor distributietransformatoren en 10% tot 15% voor generator-opspanningstransformatoren – bepaalt de spanningregeling onder dynamische belastingen en zorgt voor juiste coördinatie met beveiligingsapparatuur tijdens fouten.

Koelmethode en isolatieklasse

Thermisch beheer bepaalt de levensduur en betrouwbaarheid. Natuurlijke convectiemethoden zoals ONAN (olie natuurlijk, lucht natuurlijk) zijn geschikt voor toepassingen met matige belasting, terwijl systemen met geforceerde lucht (ONAF) of geforceerde olie/geforceerde lucht (OFAF) de capaciteit vergroten in ruimtebeperkte of warme omgevingen. Deze koelmethoden worden gecombineerd met isolatieklassen—klasse B (130 °C), klasse F (155 °C) of klasse H (180 °C)—die de maximale toegestane hotspottemperatuur specificeren. Het juiste combinatie kiezen voorkomt vroegtijdige isolatie-afbraak en ondersteunt langere onderhoudsintervallen in veeleisende industriële omgevingen.

Toepassingen in de praktijk en sector-specifieke gebruiksscenario’s

Driefasentransformatoren vormen de basiscomponenten van moderne elektriciteitsdistributienetwerken—waardoor efficiënte, lage-verliesoverdracht over grote afstanden en diverse terreinen mogelijk is. Hun vermogen om een evenwichtige belasting te handhaven en een hoge vermogensdichtheid te leveren, maakt ze essentieel voor de integratie van hernieuwbare energieopwekking en het onderhouden van kritieke infrastructuur.

Elektriciteitsdistributienetwerken en integratie van hernieuwbare energie

Nuttigheidsbedrijven vertrouwen op driefasentransformatoren vanwege hun bewezen betrouwbaarheid, harmonischeonderdrukking en vermogen om kortsluitstroom te verwerken—vooral bij voeding van dichtbevolkte stedelijke gebieden. Delta-configuraties zijn bijzonder geschikt voor het beheren van asymmetrische industriële vraag, terwijl wye-gekoppelde eenheden veilige aardingspraktijken in substationomgevingen ondersteunen. Offshore windparken maken gebruik van mariene varianten met speciale encapsulatie die bestand zijn tegen zoutcorrosie; veldgegevens uit het Offshore Wind Operations Report 2024 geven aan dat de mediaan van de levensduur meer dan 15 jaar bedraagt onder blootstelling aan zout.

Industriële productie en infrastructuur voor datacenters

Bij productieprocessen met hoge dichtheid worden driefasentransformatoren gebruikt om nauwkeurige stroom te leveren aan inductieovens, walsmoleninstallaties en geautomatiseerde montagelijnen—waarbij spanningsstabiliteit en lage impedantie essentieel zijn voor de prestaties van synchrone motoren en een constante koppelafgifte tijdens snelle cycli. Tier-4-datacenters specificeren oliegevulde transformatoren met K-klasse isolatie voor verbeterde brandweerstand en thermische weerstand, vaak geïnstalleerd samen met N+1-redundante automatische overschakelaars (ATS) om de uptime te waarborgen tijdens spanningdalingen of netstoringen.

Veelgestelde vragen

V: Wat is het belangrijkste voordeel van een driefasentransformator ten opzichte van enkelfasentransformatoren?
A: Een driefasentransformator levert gelijkwaardig vermogen in een compacter, kosteneffectievere en efficiëntere vorm, waardoor de bedrijfskosten dalen en de betrouwbaarheid wordt verbeterd.

V: Wat zijn de belangrijkste configuraties van driefasentransformatoren?
A: De belangrijkste wikkelconfiguraties zijn driehoek (Δ), ster (Y) en driehoek-ster, elk geschikt voor verschillende toepassingen zoals industriële motoren of stroomverdeling in commerciële gebouwen.

V: Waarom is thermisch beheer cruciaal voor driefasentransformatoren?
A: Een adequaat thermisch beheer voorkomt vroegtijdige isolatie-afbraak, verlengt de levensduur en garandeert een consistente werking onder zware belasting.

V: Hoe worden driefasentransformatoren gebruikt in hernieuwbare-energiesystemen?
A: Ze integreren hernieuwbare energieopwekking efficiënt door evenwichtige belastingen te handhaven, transmissieverliezen te verminderen en kortsluitstroom te kunnen verwerken in uitdagende omgevingen zoals offshore-platforms.

V: Welke factoren moeten ingenieurs overwegen bij de keuze van een driefasentransformator?
A: Ingenieurs moeten de kVA-nominale waarde, efficiëntie, impedantie, koelmethode en isolatieklasse beoordelen om deze af te stemmen op specifieke belastings- en omgevingsomstandigheden.
