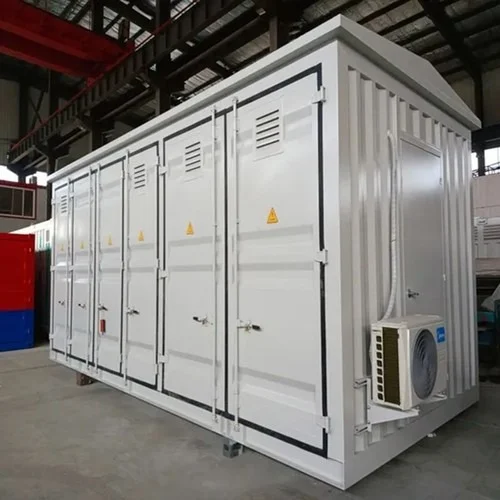

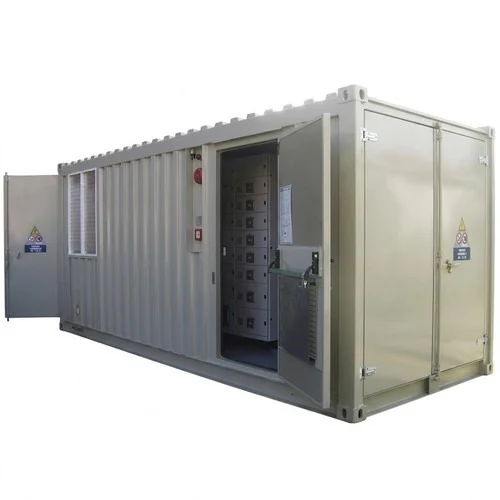

Fərdiləşdirilmiş Transformator Stansiyası Layihələndirməsi: 2026-cı İl Üçün Tətbiq Rehberi

Niyə Müasir Şəbəkələr Üçün Fərdiləşdirilmiş Transformator Stansiyası Layihələndirməsi Vacibdir

Şəbəkə Mürəkkəbliyi və Tənzimləyici Dəyişikliklər Fərdiləşdirmə Tələbini Artırır

Müasir şəbəkələr artıq sadə, bir istiqamətli təchizat sistemləri deyil. Paylanmış enerji resurslarının (DER), elektrik avtomobillərinin yüklənməsinin və dəyişən bərpa olunan enerjinin sürətli inteqrasiyası iki istiqamətli enerji axınlarını və gərginlik qeyri-sabitliyini yaratmışdır. Beynəlxalq Enerji Agentliyinə (IEA) görə, 2023-cü ildə qlobal bərpa olunan enerji qabiliyyəti əlavələri 107 GW-a çatmışdır — bu da köhnə interkonneksiyon nöqtələrini gərgin vəziyyətə salır. Eyni zamanda, NERC CIP və IEEE 1547-2018 kimi tənzimləyici standartlar daha sərt kibertəhlükəsizlik, qısa qapanma zamanı işləmə (fault ride-through) və enerji keyfiyyəti tələblərini tətbiq edir. Ümumi, «bir ölçüsü hamıya uyğundur» prinsipinə əsaslanan transformator stansiyası bu ziddiyyətli tələbləri reconciliate edə bilmir. Fərdiləşdirilmiş planlaşdırma, irəli səviyyəli qoruma sxemləri və uyğunlaşa bilən idarəetmə sistemləri uyğunluğu təmin edərkən eyni zamanda şəbəkə sabitliyini saxlayır. Fərdiləşdirmə olmadan operatorlar xərcli geri quraşdırmalara, uzun müddətli çıxışlara və tənzimləyici cəzalara məruz qalırlar.

Şəhər, bərpa olunan enerjiyə yönəlmiş və sahəsi məhdud olan mühitlərdə standartlaşdırılmış transformator stansiyalarının məhdudiyyətləri

Standartlaşdırılmış transformator stansiyaları tez-tez sıx şəhər ərazilərində və ya bərpa olunan enerjiyə yönəlmiş şərtlərdə işləmirlər. Şəhərlərdə torpaq çatışmazlığı layihənin ümumi xərclərinin 40%-ni təşkil edə bilər, bu da öncədən hazırlanmış planların sahəsini qeyri-mümkün dərəcədə böyük edir. Belə dizaynlar həmçinin dam üstü günəş enerjisi sistemləri, akkumulyator saxlama qurğuları və ya yeraltı paylayıcı şəbəkələr kimi elementləri yerləşdirmək üçün kifayət qədər elastik deyillər; nəticədə bahalı yenidən dizayn etmə zərurəti yaranır. Bərpa olunan enerjiyə yönəlmiş zonada standart qoruma sxemləri invertor əsaslı resurslardan qaynaqlanan sürətli qısa qapanma cərəyanı dəyişikliklərini idarə edə bilmir, bu da ardıcıl arızaların baş vermə riskini artırır. Sahəsi məhdud köhnə sənaye sahələri isə modullu, hazır qutu həllərinin sərtliyini daha da aydın göstərir — belə həllər təmizlik məsafələrini optimallaşdıra bilmir və kompakt GIS texnologiyasını inteqrasiya edə bilmir. Fərdiləşdirilmiş yanaşma bu fəza və əməliyyat məhdudiyyətlərini birbaşa həll edir və transformator stansiyasını real sahə şərtlərinə və gələcəkdə miqyaslandırılma imkanlarına uyğunlaşdırır.

Özəl Trafo Stansiyası Layihəsinin Əsas Mərhələləri: Sahə Qiymətləndirməsindən Uyğunluğa Qədər

Özəl trafo stansiyası layihəsi prosesi, müəyyən enerji tələblərini etibarlı və qaydalara uyğun obyektlərə çevirmək üçün çoxmərhələli bir səyahətdir. Erkən mərhələdə qəbul edilən qərarlar — sahə seçilməsindən planlaşdırma mühəndisliyinə qədər — uzunmüddətli performans və uyğunlaşmaq qabiliyyəti üçün əsas yaradır.

Sahə Seçimi, Ekoloji İnteqrasiya və Fəza Optimallaşdırılması

Fərdiləşdirilmiş transformator stansiyasının dizaynı texniki, ekoloji və qanunvericilik tələblərini tarazlaşdıran sərt sahə seçilməsi ilə başlayır. Mövcud ötürülmə koridorlarına və yük mərkəzlərinə yaxınlıq qoşulma xərclərini və xətt itkilərini azaldır. Mühəndislər torpaq müqavimətini, su basqını riskini və torpaq əldə ediləbilirliyini qiymətləndirərkən, ətrafdakı ekosistemləri qorumaq üçün ekoloji təsir tədqiqatları aparırlar. Yerli icmalarla və qanunverici orqanlarla maraqlı tərəflərin cəlb edilməsi zonalaşdırma razılıqlarını və keçid hüququ icazələrini əldə etməyə kömək edir. Sahə optimallaşdırma üsulları — məsələn, kiçildilmiş sahəli planlaşdırma və alçaq profilli avadanlıq — təhlükəsizlik məsafələrini pozmadan məhdud şəhər və ya sənaye şəraitinə pərələrək inteqrasiyanı təmin edir. Gələcəkdə genişlənməyə ilk növbədə nəzər tutulur və əlavə kabinetlər və ya transformatorlar üçün qonşu torpaq sahələri saxlanılır. Bu amilləri erkən dövrdə uyğunlaşdıraraq layihə böyük miqdarda yenidən dizayn xərclərindən və icma əleyhinə çıxışlarından qorunur; beləliklə, həm cari operativ tələbləri, həm də uzunmüddətli şəbəkə tələblərini ödəyən bir transformator stansiyası yaradılır.

Düzgünləşdirmə Strategiyası: AIS və GIS arasındakı mübadilə, təhlükəsizlik məsafələri və gələcəkdə miqyaslaşdırma

Hava izolyasiyalı (AIS) və qaz izolyasiyalı (GIS) transformator stansiyaları arasında seçim fiziki sahəni və xərclər strukturunu müəyyən edir. AIS layihələri — izolyasiya mühiti kimi ətrafdakı havadan istifadə edən — başlanğıc kapital xərclərinin aşağı olması səbəbindən kənd ərazilərində geniş yayılmışdır, lakin bu layihələr 30–50% daha çox torpaq sahəsi tələb edir. Əksinə, GIS texnologiyası cərəyan keçirən komponentləri SF₆ (sulfur heksafluorid) ilə doldurulmuş, möhkəm metal bölmələrə yerləşdirir və beləliklə, fiziki sahəni 70%-ə qədər azalda bilir — bu, sıx şəhər mərkəzləri və ya dənizüstü platformalar üçün ideal haldır. Lakin GIS-in başlanğıc xərcləri daha yüksəkdir və mühitə təsirini minimuma endirmək üçün SF₆-nın diqqətlə idarə edilməsi tələb olunur. Bütün planlar IEEE və IEC standartlarına uyğun olaraq sərt təhlükəsizlik məsafələrinə riayət etməlidir; bu standartlar arxa qövslənmə hadisələrini qarşısını almaq üçün fazadan torpağa və fazadan faza məsafələri üçün minimal dəyərləri müəyyən edir. Gələcəkdə miqyaslaşdırma üçün layihələndirmə də eyni dərəcədə vacibdir: xətti və ya halqa şəklində veriliş sistemi ilə rezerv bay yerləri təmin edilmiş layihələr yeni veriliş xətlərinin, bərpa olunan enerji mənbələrinin və ya şəbəkə miqyaslı enerji saxlama sistemlərinin əhəmiyyətli yenidən qurulma olmadan asanlıqla inteqrasiyasına imkan verir. Bu balanslaşdırılmış yanaşma davamlı və uyğunlaşdırılabilən bir transformator stansiyası memarlığı yaradır.

Avadanlıq spesifikasiyası və inteqrasiya olunmuş sistem mühəndisliyi

Etibarlılıq və çeviklik üçün transformatorların, açar aparatlarının və qoruyucu cihazların seçilməsi

Xüsusi trafo stansiyası dizaynında transformatorların, açar-kapayar cihazların və qoruma cihazlarının seçimi müəyyən yük profilinə, qısa qapanma cərəyan səviyyələrinə və gələcəkdə genişlənmə planlarına uyğun olmalıdır. Hazır həllərdən fərqli olaraq, xüsusi təyinatlı spesifikasiyalar mühəndislərə izolyasiya səviyyələrini, soyutma üsullarını və qısa qapanma reytinqlərini dəqiq iş şəraitinə uyğunlaşdırmağa imkan verir. 2024-cü ilin sənaye sorğusu göstərir ki, şəbəkə operatorlarının 78%-i indi enerji istehsalının qarışımında və tələbdə sürətli dəyişiklikləri nəzərdə tutan avadanlığın çevikliyini prioritet hesab edir. Məsələn, məcburi hava soyutmalı quru tip transformatorlar əlavə yer tutmadan 25–30% yüklənmə imkanı təmin edir, modular açar-kapayar cihazları isə fasilə zamanı daha sürətli yenidən konfiqurasiya olunmasını mümkün edir. Proqramlaşdırıla bilən məntiqi olan rəqəmsal relelər çevikliyi artırır və qoruma parametrlərinin mövsümi yük dəyişikliklərinə uyğunlaşmasına imkan verir. Bütün komponentlərin ətraf mühit şəraitinə — məsələn, yüksək dağlıq bölgələrə, korroziyaya meylli atmosferlərə və zəlzələ zonalarına — uyğun olması avadanlığın arızasız işləmə müddətini birbaşa artırır. Xüsusi konfiqurasiyalarda düzgün ölçülü avadanlıq standart quraşdırmalara nisbətən məcburi fasilələrin tezliyini 35% qədər azaldır.

Qruplaşma, rele koordinasiyası və kibertəhlükəsizlik təmin edən qoruma sisteminin inteqrasiyası

Güclü bir torpaqlanma sistemi həm personal təhlükəsizliyi, həm də doğru rele işləməsi üçün əsas təşkil edir. Torpaq müqaviməti testləri və addım-lağım potensialı analizi torpaqlanma şəbəkəsinin və çubuqların yerləşdirilməsini müəyyən edir və IEEE 80 standartına uyğunluğunu təmin edir. Rele koordinasiyası tədqiqatları seçici qısa qapanma aradan qaldırılmasını və yalnış söndürmələrin qarşısını almaq üçün zaman-cari əyrilərini və rabitə protokollarını fərdiləşdirir — bu, zəncirvari elektrik kəsilmələrinin qarşısını almaq üçün əhəmiyyətli amildir. NERC məlumatlarına görə, 2023-cü ildə böyük miqyaslı elektrik kəsilmələrinin 22%-i koordinasiya xətalarına bağlı olub. Müasir rəqəmsal relelər IEC 61850 rabitəsini inteqrasiya edir ki, bu da qorunma sürətinin artırılması üçün sürətli, eyni səviyyədə olan qurğular arasında mesajlaşma imkanı yaradır — lakin bu, eyni zamanda kibertəhlükə risklərini də artırır. Fərdiləşdirilmiş trafoaltı stansiya dizaynı təhlükəsizliyi əvvəlcədən nəzərdə tutur — bunun üçün VLAN bölüşdürülməsi, rol əsaslı giriş nəzarəti və şifrəli GOOSE mesajlaşması kimi tədbirlər nəzərdə tutulur ki, icazəsiz əmrlərə qarşı müdafiə təmin olunsun. Bu qoruma sistemlərinin ümumi SCADA arxitekturası ilə inteqrasiyası təhlükəsiz real vaxtlı məlumat axınını təmin edir və həm operativ görünüşü, həm də şəbəkənin kiber-təhlükəsizliyi üzrə NIST IR 7628 təlimatlarına uyğunluğu dəstəkləyir.

Avtomatləşdirmə, standartlar və yaşam dövrü planlaşdırması vasitəsilə gələcəyə hazır olmaq

Davamlı xüsusi transformator stansiyası dizaynı gələcək tələbləri əvvəlcədən nəzərdə tutur. Avtomatlaşdırmanı əvvəlcədən daxil edərək, transformator stansiyası əl ilə müdaxiləni azaldan və nasazlıqları proaktiv şəkildə aşkarlayan özünü izləyən bir düyünə çevrilir. IEC 61850 kimi açıq protokollarından istifadə etmək, müxtəlif istehsalçıların avadanlıqları arasında uyğunluğu təmin edir və texnologiya bloklanmasının qarşısını alır. Bu rəqəmsal əsas, Dağıtılmış Enerji Resurslarının (DER) sorunsuz inteqrasiyasına imkan verir və enerji təchizatı idarəetmə mərkəzləri ilə real vaxt rejimində məlumat mübadiləsini təmin edir. IEEE və IEC təlimatlarına uyğunluq kimi standartlara riayət etmək, inkişaf edən şəbəkə qaydaları ilə uyğunluğu zəmanət altına alır və yenidən qurma xərclərini minimuma endirir. Ömrü boyu planlaşdırma transformator stansiyasını statik aktivdən dinamik bir sistemə çevirir. Modullu layihələndirmə əhəmiyyətli yenidən qurma olmadan addım-addım gücləndirməyə imkan verir. Sensor məlumatları əsasında işləyən proqnozlaşdırıcı texniki xidmət alqoritmləri transformatorun ömrünü uzadır və dayanma müddətlərini əhəmiyyətli dərəcədə azaldır. Uzunmüddətli mövcudluğa malik komponentlərin və miqyaslandırılabilən firmware-ə malik avadanlıqların alınması, hardware yeniləmələrinin “qoş-qoy” prinsipi ilə həyata keçirilməsini təmin edir — yəni lojistik çətinliklər deyil. Bu strategiya, vaxtından əvvəl obsolet olma və təcili dəyişdirilmələrdən qaçınmaqla ümumi sahiblik xərclərini azaldır. Transformator stansiyasını canlı bir obyekt kimi qiymətləndirərək, operatorlar onun performansını davamlı optimallaşdıra bilər və əsas əməliyyatlara mane olmadan kənar hesablama sistemlərindən ilə irəli siber təhlükəsizlik çərçivələrinə qədər yeni texnologiyaları daxil edə bilər. Nəticə etibarilə, gələcəyə hazır xüsusi transformator stansiyası dizaynı yalnız bir mühəndislik həlli deyil, həm də şəbəkənin davamlılığına yönəlmiş strateji investisiyadır.

عمومی سواللار بؤلومو

Müasir şəbəkələr üçün xüsusi transformator stansiyası dizaynı niyə lazımdır?

Xüsusi transformator stansiyası dizaynı, iki istiqamətli enerji axınları, gərginlik qeyri-sabitliyi və NERC CIP və IEEE 1547-2018 kimi daha sərt tənzimləyici standartlara uyğunluq kimi müasir şəbəkə mürəkkəbliklərini həll etmək üçün vacibdir.

Standartlaşdırılmış transformator stansiyaları şəhər və ya bərpa olunan enerji mənbələri ilə zəngin sahələrdə nə üçün kifayət qədər deyil?

Standartlaşdırılmış transformator stansiyaları tez-tez torpaq çatışmazlığı, dam üstü günəş enerjisi sistemləri və yeraltı paylayıcı şəbəkələrlə uyğunsuzluq və sürətli qısa qapanma cərəyanı dəyişikliklərini idarə edə bilməmə kimi məhdudiyyətlər səbəbilə şəhər və ya bərpa olunan enerji mənbələri ilə zəngin sahələrdə uğursuz olur.

Transformator stansiyası planlaşdırmasında GIS-in AIS-ə nə üstünlüyü var?

GIS, AIS-dən tez-tez 70% az yer tələb edir və bu səbəbdən şəhər mərkəzləri üçün idealdir, lakin onun başlanğıc xərcləri daha yüksəkdir və SF₆ qazının xüsusi idarə edilməsi tələb olunur.

Gələcəkdə miqyaslandırılması üçün xüsusi transformator stansiyası dizaynlarına hansı tədbirlər daxildir?

Fərdiləşdirilmiş dizaynlar modulyar planlaşdırmaları, ayrılmış yerləşdirmə mövqelərini və IEC 61850 kimi açıq standartlara uyğunluğu nəzərdə tutur ki, bu da yeni texnologiyaların quraşdırılması və inteqrasiyası üçün səmərəli yeniləmələrə imkan verir.

Kibertəhlükəsizlik müasir transformator stansiyalarının dizaynında necə tətbiq olunur?

Kibertəhlükəsizlik tədbirləri VLAN parçalanmasını, şifrələnmiş GOOSE mesajlaşdırılmasını, rol əsaslı giriş nəzarətini və qoruma sistemlərinin SCADA arxitekturası ilə inteqrasiyasını əhatə edir ki, bu da NIST IR 7628 rəhbərliklərinə uyğunluğu təmin edir.
